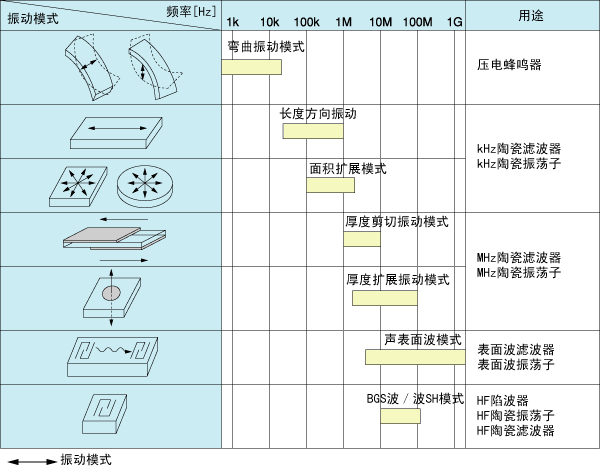

壓電元件利用了壓電陶瓷的機械諧振特性。諧振頻率隨振動模式的變化而變化。陶瓷諧振器諧振頻率和振動模式的關系可以概述為以下表格：
陶瓷諧振器不同的振動模式有以下不同的特性:
1. 彎曲振動模式
彎曲方向上的振動。
2. 長度方向振動模式
使薄片在長度上伸縮的振動。
3. 面積擴展模式
在薄片、薄盤表面的面積擴展振動。
4. 厚度剪切振動模式
當電場與極化方向垂直時，薄片表面產生的厚度剪切振動。
5. 厚度擴展振動模式
在薄片厚度方向上的振動。
6. 聲表面波 (瑞利波) 模式
在板面存在的一種沿表面?zhèn)鞑ツ芰?，在板厚度方向上能量呈指?shù)減少的彈性波。
7. BGS波模式
此波能量傳播的工作原理同上。聲表面波和BGS波的最主要區別是聲表面波通過縱波和橫波來傳播能量，而BGS波只通過橫波來傳遞能量。
BGS波的名稱來源于Bleustein, Gulyaev和Shimizu首字母的縮寫 (這三人在1968年幾乎同一時間發現了此波)。
以上，便是陶瓷諧振器的震動模式的相關介紹，如果想了解更多，歡迎咨詢深圳市惠源晶工電子有限公司。
